КВК – Комбинированный Видео Кабель
В – Поливинилхлоридованная оболочка
2 — номинальный диаметр по изоляции радиочастотного кабеля
2 — количество жил
0,75 – диаметр жил
LV — плотность экрана 50%

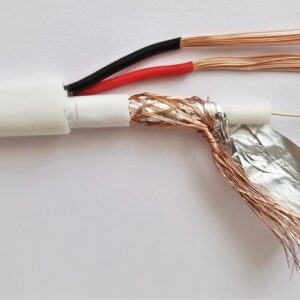

Элементы конструкции кабеля КВК 2В 2х0,75 LV 12V:
Радиочастотный кабель РК 75:
Проводник — Монопроволочная медная жила диаметром 0,37 мм.
Изоляция – Пористый полиэтилен низкой плотности диаметром 1,50 мм.
Экран — Оплетка из медных проволок номинальным диаметром 0,1-0,12 мм, плотность оплетки не менее 50%.
Оболочка – СПЭ низкой плотности.
Коэффициент затухания на частоте 0,2 ГГц не более 0,34 дБ/м, на частоте 1 ГГц не более 0,9 дБ/м.
Жилы питания (управления):
Токопроводящие жилы — монопроволочные медные жилы (класс не ниже 4).
Изоляция — ПВХ пластикат.
Общая внешняя оболочка — из ПВХ пластиката для внутренней прокладки.
Область применения кабеля КВК 2В 2х0,75 LV 12V:
Кабели предназначены для передачи аналоговых сигналов в системах видеонаблюдения с одновременным подключением питания и передачи сигналов управления.
Кабели эксплуатируются в помещении.
Технические параметры кабеля КВК 2В 2х0,75 LV 12V:
Масса кабеля, кг/км: 27,7
Диаметр кабеля, не более, мм: 6,27
Диапазон допустимых температур:
— при эксплуатации — от -50°С до +60°С;
— при монтаже — от -15°С до +50°С.
Минимальный радиус изгиба кабеля – 15 наружных размеров кабеля.
Минимальный срок службы — 30 лет.
Волновое сопротивление радиочастотного кабеля — 75±5 Ом.
Сопротивление жилы постоянному току при 20°С, не более:
— для жил сечением 0,35 мм² — 58,3 Ом/км;
— для жил сечением 0, 5 мм² — 39,0 Ом/км;
— для жил сечением 0,75 мм² — 26,0 Ом/км.
